Nel settore della lavorazione lamiere, il controllo qualità è una fase decisiva per garantire la conformità dei componenti, la ripetibilità del processo produttivo e il rispetto delle tolleranze richieste dal cliente.
Ogni particolare metallico deve rispondere a requisiti dimensionali precisi, soprattutto quando è destinato a settori industriali in cui geometrie, pieghe, forature e accoppiamenti devono essere verificati con attenzione.
Per questo motivo, accanto agli strumenti di misura tradizionali, oggi trovano sempre più spazio tecnologie digitali evolute come lo scanner 3D, che consente di analizzare il pezzo in modo rapido, completo e senza contatto.
Dal controllo tradizionale alla scansione digitale
Calibri, dime e tastatori continuano a essere strumenti utili per molte verifiche dimensionali. Tuttavia, misurano solitamente punti specifici del componente e non sempre permettono di ottenere una visione completa dell’intera geometria del pezzo.
Lo scanner digitale 3D, invece, acquisisce milioni di punti in pochi istanti, generando una mappatura ad alta densità della superficie. In questo modo è possibile ottenere una copia digitale del componente reale e confrontarla con il modello CAD sviluppato in fase di progettazione.
Il risultato è un controllo più esteso, più leggibile e più immediato, particolarmente utile quando si lavora su particolari complessi, profili sagomati o componenti sottoposti a lavorazioni meccaniche articolate.
Come funziona uno scanner digitale 3D

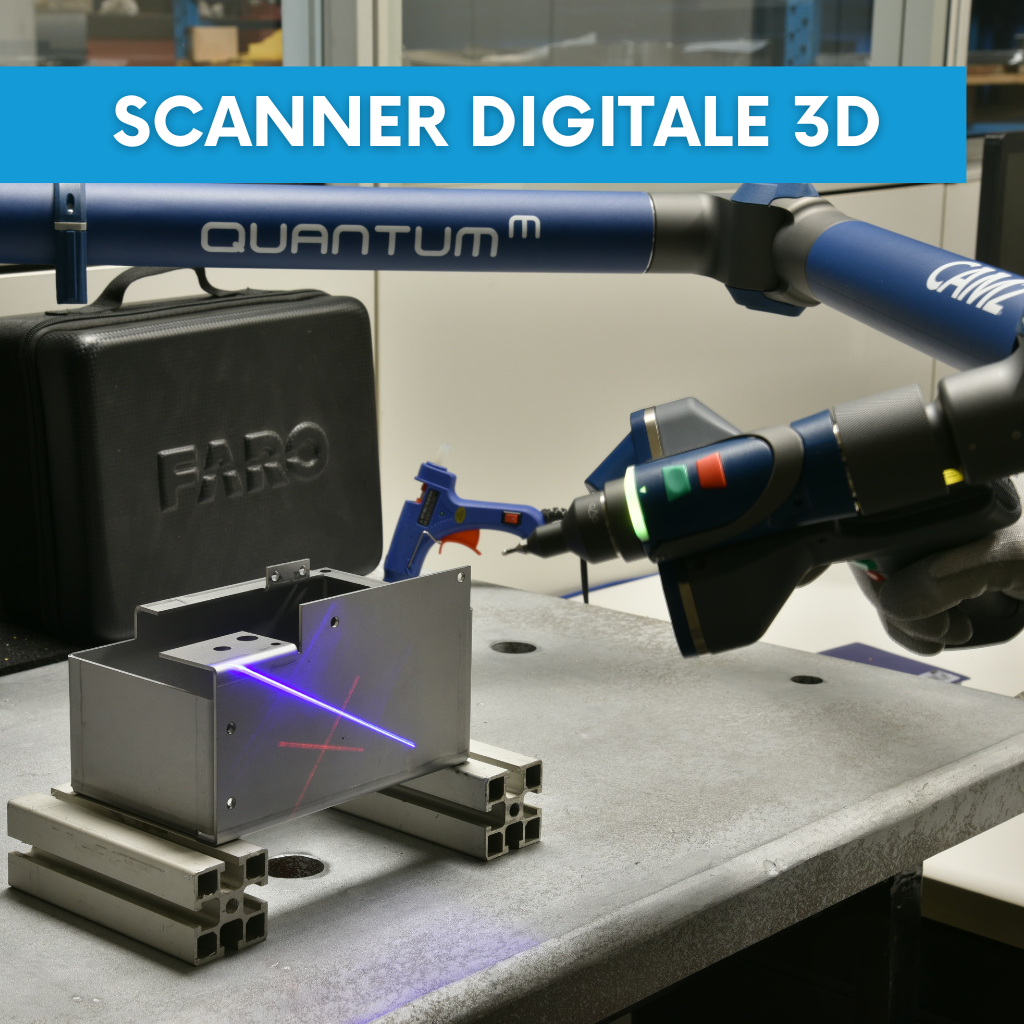

Il sistema utilizza fasci laser o pattern di luce strutturata proiettati direttamente sulla superficie del manufatto in lamiera o acciaio.
Le telecamere integrate rilevano le distanze spaziali e trasformano l’oggetto fisico in una nuvola di punti. Da questi dati viene poi generata una mesh, cioè una griglia tridimensionale in grado di replicare la geometria del pezzo reale.
Questa copia digitale viene importata nel software di metrologia e confrontata con il file CAD di progetto. Il software esegue l’allineamento tra modello teorico e componente prodotto, evidenziando eventuali differenze dimensionali.
Il risultato è una mappa cromatica semplice da interpretare: le aree in tolleranza e gli eventuali scostamenti vengono rappresentati con colori diversi, permettendo una lettura immediata del comportamento del pezzo.
Il controllo del ritorno elastico nella piegatura lamiera
Uno degli aspetti più importanti nella lavorazione lamiere è il controllo del ritorno elastico.
Dopo la piegatura, infatti, il metallo tende naturalmente a recuperare parte della deformazione subita. Questo fenomeno è tipico della lamiera e dell’acciaio inox e può influire sulla precisione dell’angolo finale, sulla geometria del componente e sulla sua corretta integrazione in fase di assemblaggio.
Attraverso la scansione 3D è possibile monitorare con maggiore precisione il comportamento del pezzo dopo la piega, verificando se il risultato ottenuto rispetta le tolleranze previste.
Questo consente di intervenire in modo più consapevole sul processo produttivo, riducendo il rischio di non conformità e migliorando la ripetibilità delle lavorazioni.
Angoli di piega, deformazioni e tolleranze
La scansione digitale permette di verificare gli angoli di piega non solo in punti isolati, ma lungo l’intero asse di piegatura.
Questo è un vantaggio importante perché rende il controllo più completo rispetto ai metodi tradizionali. Eventuali deformazioni, variazioni o scostamenti vengono individuati con maggiore facilità, offrendo una visione più chiara della reale geometria del componente.
Nel caso di particolari complessi o di produzioni in serie, questa tecnologia aiuta a mantenere sotto controllo la qualità del lotto e a documentare con precisione il rispetto delle specifiche richieste.
Analisi CAD-to-Part: il confronto tra progetto e pezzo reale
Uno degli utilizzi più efficaci dello scanner 3D nel controllo qualità è l’analisi CAD-to-Part.
Il pezzo scansionato viene sovrapposto al modello matematico originale e confrontato con la geometria prevista in fase di progettazione. Il software evidenzia le differenze tra componente reale e modello CAD, generando mappe a colori e report dimensionali.
Questo tipo di analisi permette di verificare rapidamente se il pezzo prodotto è conforme alle tolleranze stabilite e consente di individuare eventuali criticità in modo visivo e intuitivo.
Per l’azienda, significa avere uno strumento di controllo più preciso. Per il cliente, significa poter contare su una documentazione tecnica chiara, utile anche in fase di audit o validazione della fornitura.
Sistemi a contatto e sistemi senza contatto
Nel mondo della metrologia industriale si distinguono principalmente due tipologie di sistemi di misura.
I sistemi a contatto, come le macchine di misura a coordinate, utilizzano un tastatore che entra fisicamente in contatto con il pezzo. Sono strumenti molto precisi e particolarmente adatti a geometrie regolari e controlli puntuali.
I sistemi senza contatto, come gli scanner ottici o laser, acquisiscono invece la superficie del componente senza toccarlo. Sono particolarmente efficaci quando occorre analizzare forme complesse, superfici sagomate, profili liberi o particolari che richiedono una verifica geometrica più ampia.
In questo senso, la metrologia ottica rappresenta un supporto strategico per la carpenteria metallica e per la lavorazione lamiere, perché permette di integrare velocità, precisione e completezza del controllo.
Report di collaudo e tracciabilità
Un altro vantaggio importante dello scanner digitale 3D riguarda la possibilità di generare report di collaudo dimensionali basati sulle tolleranze geometriche richieste.
Questi documenti permettono di certificare la qualità dei componenti prodotti, supportando sia i controlli interni sia le verifiche richieste dai clienti B2B.
La tracciabilità diventa così parte integrante del processo produttivo: ogni controllo può essere documentato, archiviato e utilizzato per dimostrare la conformità del lotto o del singolo particolare.
Il valore della scansione 3D nel controllo qualità EMEL
Per EMEL, l’introduzione dello scanner digitale 3D nel controllo qualità rappresenta un’evoluzione concreta del modo di verificare i componenti in lamiera.
Non si tratta soltanto di misurare un pezzo, ma di comprenderne il comportamento, confrontarlo con il progetto e individuare con maggiore precisione eventuali scostamenti.
Questa tecnologia consente di aumentare il livello di controllo lungo la filiera produttiva, migliorando la qualità dei particolari realizzati e offrendo al cliente una maggiore garanzia in termini di precisione, conformità e affidabilità.
In un settore in cui ogni lavorazione può influire sul risultato finale, la scansione 3D diventa uno strumento prezioso per unire esperienza produttiva, controllo tecnico e innovazione.
