Nella lavorazione della lamiera, la differenza tra un pezzo “che monta” e uno fuori tolleranza spesso non dipende solo dalle macchine, ma da come è stato calcolato lo sviluppo prima di andare in produzione. Tra i parametri più importanti c’è il fattore K, perché collega progettazione e realtà produttiva.
In EMEL il fattore K non è un dato teorico: viene gestito in modo coerente tra ufficio tecnico e reparto piegatura, tenendo conto di materiale, spessore, utensili e metodo di piega, così da ridurre correzioni, rilavorazioni e scarti.
Cos’è il fattore K (e cosa descrive davvero)

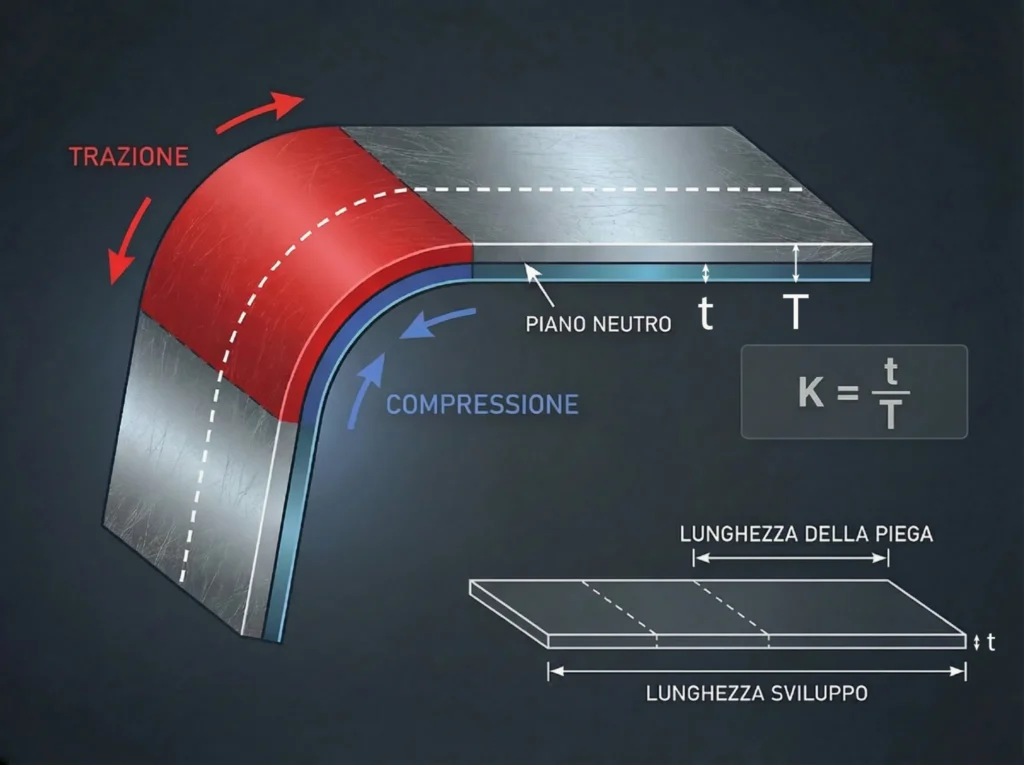

Quando una lamiera viene piegata, la parte esterna della piega tende ad allungarsi, mentre la parte interna tende a comprimersi. Tra queste due zone c’è una linea “di equilibrio”, chiamata asse neutro, che non si allunga né si accorcia.
Il fattore K descrive proprio la posizione dell’asse neutro nello spessore del materiale ed è definito come rapporto tra:
- t = distanza dalla superficie interna della piega all’asse neutro
- T = spessore della lamiera
K = t / T
In pratica: più il fattore K è corretto, più è corretto lo sviluppo del pezzo in piano.
Perché il fattore K incide sullo sviluppo (bend allowance)
Il fattore K entra direttamente nel calcolo della bend allowance (BA), cioè la “lunghezza di materiale” che viene assorbita dalla piega lungo l’asse neutro.
Una formula pratica (con angolo in gradi) è:
BA = (π / 180) × A × (R + K × T)
Dove:
- A è l’angolo di piega (in gradi)
- R è il raggio interno
- T è lo spessore
- K è il fattore K
Se K è impostato male, lo sviluppo risulta sbagliato: il pezzo finito può uscire più corto o più lungo, portando a rilavorazioni, scarti e perdita di tempo.
Da cosa dipende il fattore K
Non esiste un fattore K “universale”: varia in funzione di più elementi, tra cui:
- materiale e lega (e relativo comportamento in deformazione)
- spessore
- raggio interno di piega
- angolo di piega
- metodo di piegatura (in aria, a fondo, coniatura)
- utensili e setup
A titolo indicativo, in molte applicazioni il fattore K cade spesso in un intervallo 0,30–0,50; in piegatura in aria è comune trovare valori più spesso tra 0,33–0,45, mentre in bottoming/coining tende ad abbassarsi.
Come si determina “bene” (senza affidarsi al caso)
In teoria il CAD può aiutare, ma la precisione vera arriva quando il valore di K è:
- calibrato su materiale/spessore reali,
- coerente con utensili e metodo utilizzati,
- verificato con prove pratiche quando la tolleranza è critica.
Questo approccio riduce l’effetto “trial & error” e rende la piegatura un processo più controllato e ripetibile.
Errori tipici che portano a pezzi fuori tolleranza
Alcune situazioni comuni:
- usare un valore di K “standard” e poi cambiare materiale o raggio senza ricalibrare;
- modificare utensili o metodo (es. aria ↔ fondo) mantenendo lo stesso K;
- non considerare che la piegatura è una fase delicata, dove l’esperienza operativa conta quanto il calcolo.
In EMEL: progettazione e piegatura parlano la stessa lingua
In un processo di piegatura efficace, calcolo e officina devono essere allineati: sviluppo corretto, setup adeguato, verifica e capacità dell’operatore di gestire le variabili reali (come il ritorno elastico). È anche per questo che EMEL tratta la piegatura come una lavorazione “di precisione”, dove metodo e competenza fanno la differenza.
